DISEÑO DE UN LOCAL SANITARIO PARA DISCAPACITADOS

Código de Edificación de la Ciudad de Buenos Aires-Art.4.8.2.5.

Ley 962

Servicio mínimo de Salubridad especial en todo predio donde se permanezca o trabaje.


         Cuando sea necesario disponer en el proyecto de un "Servicio de Salubridad Especial" se deberán presentará junto con la documentación establecida, una planta y cortes del local con los equipamientos previstos en escala 1:20


Dimensiones de aproximación:
Para que sea posible el uso de un artefacto sanitario,baño y/o cocina, a las dimensiones del artefacto se le ha de agregar una superficie de uso o de aproximación, fundamental en estos casos de discapacidad donde la aproximación se realiza generalmente en silla de ruedas.


Giro de la silla de rueda:
 Las antecámaras, los recintos sanitarios y las duchas en su zona seca permitirán el giro de la silla en su interior y de no ser posible, éste deberá poder realizarse en una zona libre, contigua y al mismo nivel del local sanitario.


Puertas:
Las puertas de acceso a cualquiera de los recintos de salubridad especial llevarán el Símbolo Internacional de Acceso para Discapacitados Motores, establecido por Normas Iram 3 722










Dimensiones mínimas de recintos :
Se considerarán las dimensiones de los artefacto ,al que se sumarán a las superficies necesarias para aproximarse al mismo.
Dimensiones mínimas de los recintos = Artefacto/s + superficie de aproximación.


Para completar las dimensiones mínimas de los locales, que verás a continuación y dados a modo de ejemplo por el Código de Edificación, recordar que las dimensiones aproximadas de un Inodoro son de 0,60 m x 0,40 m y las de un Lavatorio 0,40 m x 0,60 m


Artefactos sanitarios.

Inodoro:

Dimensiones mínimas de aproximación:
0,80 m de ancho por 1,50m a un lado y 0,25 del otro lado del Inodoro.

Al frente del Inodoro quedará libre el ancho del artefacto x 0,90 m.

La altura de la tapa de la taza del Inodoro estará a 0,51m.

La limpieza de la taza  será con mochila a gatillo, válvula, cadena o automatizado.

Barras:  de apoyo y de transferencia para el inodoro, el
bidé y el asiento de la ducha tendrán una altura de 0,75 a 0,80 m .
Las barras fijas y móviles sobrepasarán al Inodoro y al bidé en 0,15/0,20 m


Timbre de emergencia:
En todo recinto sanitario para discapacitados donde hubiera un inodoro, se instalará, a una altura de 0,45 m, un timbre de Emergencia,  para ser accionados desde el piso en caso de accidente, con llamada luminosa y sonora en la puerta y en un local remoto si fuera necesario.



Lavabo:
Puede ser un Lavabo sin pedestal o o una bacha en una mesada que se colocará a 0,85 m de altura; con un espejo a 0,90 m de altura, inclinado 10º.


Dimensiones de aproximación: 0,40 m a cada lado del eje del artefacto x 1,00 m frente al artefacto.
Se dejará libre por debajo del lavabo un espacio de 0,25 m de profundidad x 0,40 m a cada lado del eje. Asimismo quedará  libre el claro debajo de las cañerías de desagüe.
Grifería pensada para facilitar su manipulación por personas con actividad manual reducida: cruceta, palanca a presión, o accionada por célula fotoeléctrica.
Barras fijas: Serán de sección circular a la altura del artefacto y separadas 5 cm del mismo.



Ducha:
La ducha consistirá en dos zonas al mismo nivel:
una zona de duchado de 0,90 m x 0,90 m y en una zona seca de 0,80 m x 1,20 m.


La zona seca puede superponerse a zonas de aproximación de otros artefactos que estuvieran en el mismo local.

Si la ducha está en un gabinete independiente la zona seca será de 1,50 m x 1,50 m para permitir el giro de una silla de ruedas.








Dimensiones mínimas de recintos: Para completar las dimensiones mínimas de estos locales dados, a modo de ejemplo por el Código de Edificación, recordar que las dimensiones aproximadas del Inodoro son de 0,60 m x 0,40 m y las del Lavatorio 0,40 m x 0,60 m

Accesorios: Perchas, toalleros, llaves de luz, grifería de ducha,se instalarán al alcance de las personas en silla de rueda entre 0,80m y 1,30 m de altura.


Recintos Sanitarios.
A continuación  se verá el tamaño de los recintos Sanitarios con distinta combinación de artefactos.


Baño: Inodoro con Lavabo.



Baño: Inodoro +Bidé + Lavabo







Baño: Inodoro + Ducha.
Variantes según la ubicación del Inodoro.




Baño: Inodoro + Lavabo +  Ducha.





Baño: Inodoro +Bidé +Ducha









Baño: Inodoro + Bidé.





Baño Completo.


DISEÑO DE UN LOCAL SANITARIO




Denominaciones de un recinto Sanitario
Comenzaremos por conocer que implicancias tienen las distintas denominaciones que se aplican a algunos locales sanitarios.

Baño: Local con Ducha con o sin Bañera + Inodoro + Lavatorio + Bidet.  Pueden faltar el Bidet, o el Lavabo y el Bidet, o el Inodoro, el Lavabo y el Bidet.

Baño de servicio: Local con Ducha + Inodoro + Lavabo.

Toilette: Local con Inodoro + Lavabo. Para el Código de Edificación Ciudad de Buenos Aires es un sinónimo de retrete.

Retrete: Local con Inodoro, o Inodoro y Lavabo, o Inodoro, Lavabo y Bidet.
Ésta es una denominación muy usada en  el Código de Edificación.

W.CRecinto con Inodoro.(W.C.=Water Close significa "cierre de agua" o sifón hidráulico, gran invento que permitió acercar el inodoro a las habitaciones.
Antiguamente la letrina se ubicaba en el fondo del lote por los olores)

Letrina: Hoyo en el terreno tapado con una plancha de cemento o madera con un agujero. Ha de ser colocado a unos 30 m de la vivienda.


Características que debe cumplir el local Baño:
Según el Código de la Ciudad de Buenos Aires el Baño es un:

Local de 2º clase.
Altura libre igual o superior a 2,10 m.
Ventilado: Por ventana = 0,35 m² por baño y 0,25 m² por toilette.
                 Por claraboya = 0,50 m²con ventilación de 0,15 m².
              o Por conducto vertical o a 45º, de sección = a 0,03 m² y con remate a los 4  vientos a 0,50 m sobre el techo.
Iluminación: no es necesaria la iluminación natural.


Lado mínimo y superficies mínimas.
Baño: Superficie = 3,30 m² y lado = 1,50 m
Baño de servicio: Superficie = 1,40 m² y lado = 0,90 m





Para diseñar efectivamente un baño debes tener a mano un archivo de los artefactos que has de utilizar.

Te propongo que prepares "tu" archivo con planta, vista, perspectiva, dimensiones y bloque cad, de cada uno de los modelos de artefactos sanitarios que se pueden encontrar en plaza.
Por ejemplo: Para empezar, busca la Entrada: "Links de Instalaciones de agua"
Alli encontrarás las direcciones de Ferrum , de Roca...


Así, en tu archivo tendrás por ejemplo:




                                                                           Mingitorio:



















                                                              Inodoro a la Turca:


Dimensiones de un baño:

Para determinar las dimensiones del baño se deberán tener en cuenta,las siguientes pautas:


a) Dimensiones de cada uno de los artefactos.
Usa tu archivo personal de cada uno de los artefactos, que se supone ya lo tienes preparado.
Esta que te presento es una síntesis muy básica de las dimensiones de los distintos artefactos de un baño:




b) Espacios de Uso o Superficies de Aproximación.
Para diseñar un baño se debe contemplar un espacio de uso para cada artefacto, espacio que se agregará a las dimensiones propias del artefacto. Y como todos los artefactos no serán usados simultáneamente los espacios, pueden superponerse.

 Por ejemplo: El Lavatorio tiene una dimensiones aproximadas de 60cm x 40 cm Y al frente de un Lavatorio se necesita sumar, como mínimo un ancho de 0,40 m para pararse delante y 0,60 m de ancho para poder levantar los codos y lavarse o peinarse.entonces digo: Para el Lavatorio se debe sumar requiere una Superficie de uso de 0,60 x 0,40 m


c) Circulación:
Habrá que contemplar una Circulación para llegar hasta el o los artefactos. Por eso, generalmente, ubicamos la ducha o la bañera al fondo para que no corte el paso.


c) Barrido de la puerta:
También se considerará el barrido de la apertura de la puerta, recordando que actualmente, el ancho de la puerta es de 0,80 m como mínimo.

TEÓRICA AGUA FRÍA Y CALIENTE: TERMOTANQUE

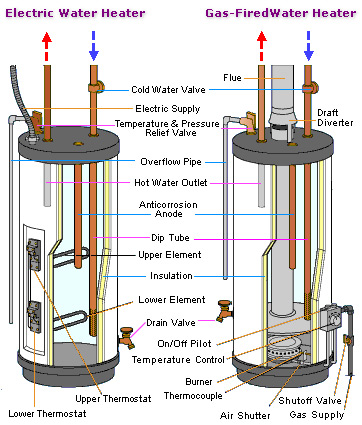

ESQUEMAS DE ELEMENTOS CALENTADORES DE AGUA: TERMOTANQUE


IMPORTANTE LEER: LAS SIGUIENTES IMÁGENES SON ESQUEMAS ILUSTRATIVOS A MODO INTRODUCTORIO DE LOS COMPONENTES BÁSICOS DE UN TERMOTANQUE
NO SON DETALLES, PARA EL EXAMEN Y PARA EL TP DE LA INSTALACIÓN SE PEDIRÁ EL DETALLE DEL MISMO, POR LO QUE TIENE QUE ESTAR TODO EN ESCALA Y SU REPRESENTACIÓN TIENE QUE SER LA NECESARIA PARA PODER CONSTRUIRLA. ESE SERÁ EL CRITERIO DE CORRECCIÓN PARA TODA LA CURSADA, QUE TODA LA INFORMACIÓN TIENE QUE PODER SER LEÍDA Y COMPRENDIDA POR UN TERCERO PARA QUE PUEDA CONSTRUIR Y SEGUIR LAS INSTRUCCIONES PARA SU EJECUCIÓN. DE LO CONTRARIO SE CONSIDERARÁ DESAPROBADO.


LOS DETALLES A TOMAR SON LOS DE LA TEÓRICA Y LOS DE TOMO 1 DEL MANUAL PRACTICO DE INSTALACIONES SANITARIAS:
TEMA 4A DEL MANUAL NISNOVICH.





















COMPARATIVA ENTRE CALEFON Y TTANQUE:

















EJEMPLOS DE DETALLES :







DETALLE DE BATERÍA DE TERMOTANQUES:






EJEMPLOS DE ESQUEMAS:









































FOTOS:

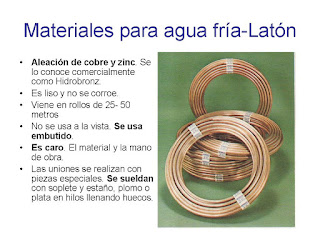

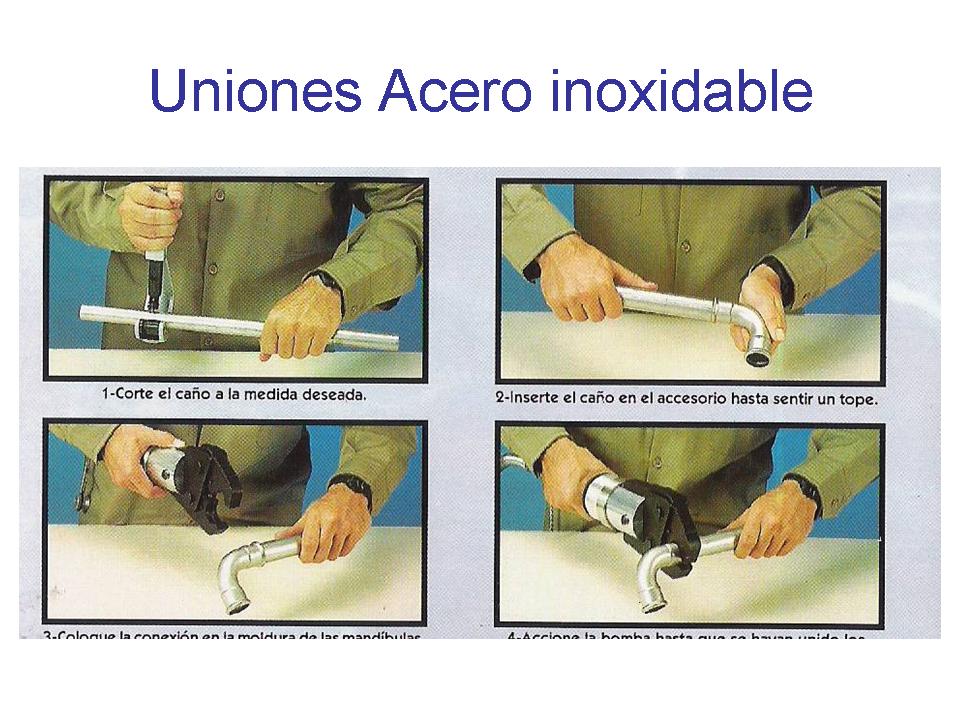

TEÓRICA AGUA FRÍA Y CALIENTE: MATERIALES Y UNIONES DE CAÑOS



MATERIALES Y UNIONES DE CAÑOS SEGÚN SUS MATERIALES























































lunes, 14 de marzo de 2016

TEÓRICA AGUA FRÍA Y CALIENTE: ESQUEMAS DE TANQUE DE AGUA DE 1000lts y de 4000lts.



ESQUEMAS DE TANQUE DE AGUA DE HORMIGON ARMADO DE 1000lts y MAS DE 4000lts



IMPORTANTE LEER: LAS SIGUIENTES IMÁGENES SON ESQUEMAS ILUSTRATIVOS A MODO INTRODUCTORIO DE LOS COMPONENTES BÁSICOS DE UN TANQUE DE HORMIGON ARMADO "IN SITU" (hecho en el lugar).
NO SON DETALLES, PARA EL EXAMEN Y PARA EL TP DE LA INSTALACIÓN SE PEDIRÁ EL DETALLE DEL MISMO, POR LO QUE TIENE QUE ESTAR TODO EN ESCALA Y SU REPRESENTACIÓN TIENE QUE SER LA NECESARIA PARA PODER CONSTRUIRLA. ESE SERÁ EL CRITERIO DE CORRECCIÓN PARA TODA LA CURSADA, QUE TODA LA INFORMACIÓN TIENE QUE PODER SER LEÍDA Y COMPRENDIDA POR UN TERCERO PARA QUE PUEDA CONSTRUIR Y SEGUIR LAS INSTRUCCIONES PARA SU EJECUCIÓN. DE LO CONTRARIO SE CONSIDERARÁ DESAPROBADO.


TEMA DEL TOMO 1 DEL MANUAL PRACTICO DE INSTALACIONES SANITARIAS: TEMA 2E, 3C.




ESQUEMAS DE TANQUE DE AGUA DE MAS DE 1000lts HASTA 4000lts





ESQUEMAS DE TANQUE DE AGUA DE MAS DE 4000lts (TANQUE COMPARTIMENTADO)








REPRESENTACION DE TANQUES DE RESERVA

Al lado de la representación de los Tanques, sean estos de Reserva o de Bombeo se deben señalar, su denominación y  todas sus características, tanto en Planta como en Corte.
Veamos este ejemplo de un Tanque de Reserva en la Planta de Azotea.

Características del T.R.: Cuantas características debemos escribir?
Cuenta:
Hay 8 características de este T.R.

  1. Denominación
  2. Material
  3. Capacidad
  4. Ventilación
  5. Colector
  6. Válvulas
  7. Flotantes
  8. Tapas







Recuerdas describirlas a todas en Planta, y en Corte.

Representación del T.R.
Como ves se dibuja el tanque con su espesor y el colector con todas sus válvulas, que se encuentra por debajo del tanque, como la ventilación y la alimentación con su flotante mecánico, que se encuentran por arriba del T.R.
También deberás dibujar las bajadas que parten desde el colector hasta el punto en que cruzarán la losa o cubierta. Cada bajada llevará su numeración encerrada con dos círculos azules y con la inscripción de su material y diámetro

Dibuja también la estructura resistente del Tanque.
Por supuesto que debemos llevar ese muro de carga hasta los cimientos.
Un tanque de 1000 litros (capacidad usual en el tanque de una vivienda) pesa 1000 Kg. Imagínate un auto que tiene aproximadamente ese peso, parado en tu azotea y concentrado en una superficie aproximada de 1m  x 1m. Hay que sostenerlo!



TEÓRICA AGUA FRÍA Y CALIENTE: CÁLCULOS COLECTOR Y BAJADAS PARA AGUA FRIA


PASO A PASO PARA EL CALCULO DE AGUA FRÍA
Se establece un orden como criterio de diseño para las bajadas y colector.

Primero calculamos las bajadas y después calculamos el colector con la información de los diámetros de todas las bajadas

1) Se establece la cantidad de bajadas, no hay una cantidad máxima ni mínima. queda a criterio del proyectista. Se tiene el cuadro del punto 2 como referencia para la alimentación de los locales con las bajadas. las bajadas se ubican lo mas cercano a los locales a alimentar y que tengan poco recorrido horizontal y mayor vertical para favorecer la presión de agua.


2) Agrupo los locales a alimentar en las bajadas que creo necesarias, manteniendo una lógica de cercanía de cada local, según el plano. luego con esta información encuentro un caudal según los locales de esa bajada, lo que me da un resultado en cm2
nota: cuando dice "y" significa que se suman esos locales .
cuando dice "o" significa que es un local o el otro.. no significa que son dos los locales o artefactos que esta sumando. es uno o el otro.














3) Una vez obtenido el caudal (sección cm2) busco el diámetro para cada sección que tengo y coloca esa información en el plano marcando el diámetro del mismo en cada bajada, tanto en planta como en cortes.

4) Ahora calculamos el colector, por lo que primero se necesita saber la información de los caudales y diámetros de las bajadas.

hay dos casos para calcular colector: a) cuando hasta dos bajadas
                                                     b) cuando tengo mas de dos bajadas


a) hasta dos bajadas inclusive

b) mas de dos bajadas

ejemplo:
