PAGINAS DE CÁTEDRAS DE INSTALACIONES DE LA FACULTAD DE ARQUITECTURA DE LA UBA

LES DEJAMOS LOS LINKS DE ESTAS PAGINAS PARA QUE VEAN IMÁGENES, CÁLCULOS Y VÍDEOS.

CÁTEDRA FAMÁ
http://lasinstalacionessanitarias.blogspot.com.ar/

CÁTEDRA CEREGHETTI
http://instalaciones1cereghetti.blogspot.com.ar/

FECHA DE ENTREGA DE PLANO DE AGUA Y EXAMEN 1er TRIMESTRE

VIERNES 13 DE MAYO POR LA MAÑANA: ENTREGA DE PLANO DE AGUA (1 POR GRUPO) doblado, con nombre, con todas las instalaciones, abreviaturas, colores, simbologías, cálculos, detalles, cortes, plantas y en folio.

(VER CHECK LIST EN BLOG Y EN GRUPO DE FACEBOOK, esta en fotocopiadora también)
Va a ser un día normal de Taller como cada Viernes.

VIERNES 20 DE MAYO: TEÓRICA GRUPAL. DEVOLUCIÓN DE LOS TRABAJOS PRÁCTICOS DE AGUA CON LAS CORRECCIONES. vamos a estar evacuando dudas para el examen y dudas del plano.

VIERNES 27 DE MAYO: EXAMEN AGUA FRÍA Y AGUA CALIENTE. tienen que saber armar una instalación completa de una casa, todos los cálculos, los detalles de tanque, de colector, detalles de termotanque y de calefón. (se les van a dar las tablas, solo tiene que traer calcos A3, escalimetro, calculadora y colores)

VIERNES 3 DE JUNIO: CIERRE DE NOTAS DEL 1° TRIMESTRE Y ENTREGA DE EXAMENES

ENTREGA TP INSTALACIÓN AGUA FRÍA (POR LA TARDE CON BRUNO ZANELLI)

ENTREGA TP INSTALACIÓN SANITARIA AGUA FRÍA Y CALIENTE (3 PLANTAS QUE TRABAJARON CON BRUNO)

GRUPO 1: 22/4 ENTREGA 3 PLANTAS
GRUPO 2: 29/4 ENTREGA 3 PLANTAS

PLANTAS CON CALCO: CON COLORES, ABREVIATURAS, SIMBOLOGIA. TODO LO QUE VIERON CON BRUNO.

EN FOLIO, CON CARATULA. ENTREGA INDIVIDUAL.

TEÓRICA AGUA FRÍA Y CALIENTE: EJEMPLO DE PLANO DE INSTALACIONES

PLANO DE INSTALACIONES SANITARIAS

NOTA: ES UN PLANO DE INSTALACIONES SANITARIAS COMPLETO (AGUA, GAS Y CLOACALES). ESTÁN TODAS LAS INSTALACIONES MENOS LA DE ELECTRICIDAD.
FALTA LA INFORMACIÓN DE MEDIDA Y MATERIAL DE CAÑOS SOBRE LOS TRAZADOS DE CAÑOS
PARA QUE TENGAN DE REFERENCIA.

https://www.dropbox.com/sh/38gt198hut051vu/AABEXJV1FSgzvKdLG7Ypv1Zla?dl=0

TRABAJO PRACTICO PLANO DE INSTALACIONES SANITARIAS: AGUA FRÍA Y CALIENTE.

LES DEJAMOS LOS LINKS PARA PODES DESCARGAR LOS PLANOS, TANTO EN CAD COMO EN PDF.

PLANO EN PDF:
https://www.dropbox.com/s/qcw6uslak90smol/PLANO%20INSTALACIONES%205TO%20PARA%20TP.pdf?dl=0

PLANO EN CAD: https://www.dropbox.com/s/7fk6cj3e91hbmsf/PLANO%20INSTALACIONES%205TO.dwg?dl=0

PARA ESTE VIERNES 22/4/2016 TENGAN UN PLANO POR EQUIPO, CON CALCOS Y COLORES, ADEMAS DEL LIBRO.
EL FORMATO DEL PLANO ES DE 1300x810mm. LO IMPRIMEN TAL CUAL ESTÁ, VAMOS A TRABAJAR SOBRE ESTE PLANO.

TEÓRICA AGUA FRÍA Y CALIENTE: LISTADO DE ORDEN DE INSTALACIONES CHECK LIST

CHECK LIST Y GUÍA DE ORDEN PARA INSTALACIONES SANITARIAS DE AGUA.

les dejamos un check list de agua fría y caliente, es para que repasen que tengan todo eso para el plano, ademas de que les sirva de guía a la hora de empezar a proyectar la instalación sanitaria.

esta en fotocopiadora también. calculo que es el código n°9 a nombre Nicolas Goldstein.

En el grupo de facebook está el pdf de esto mismo.

PLANO DE INSTALACIONES SANITARIAS AGUA FRIA Y CALIENTE - CHECK LIST
FORMATO DE PLANO
Plano Formato A0 (118,8 x 84 cm)
Márgenes de 1 cm
Solapa a la izquierda de 2 cm
Carátula Reglamentaria (18 x 28,7 cm)
Plegado Tamaño A4
CONTENIDO DEL PLANO
Planta Baja 1:50
Planta de Techos 1:50
Corte Longitudinal 1:50 (concertado con Plantas)
Corte Transversal 1:50 (concertado con PB)
Detalle de Tanque de Reserva (corte) 1:20
Cálculos
CALCULOS
Cálculo de Conexión Domiciliaria
Cálculo de Tanque de Reserva
Cálculo de Colector de TR
Cálculo de Bajadas de Agua
Cálculo de Termotanque / Calefón
PROYECTO DE ARQUITECTURA - ESTRUCTURA (ESC 1:50)
PB con todo el terreno (tratamiento de zonas abiertas)
Ejes Medianeros
Línea Municipal
Muros y tabiques divisorios (planta y corte)
Ubicación del Nivel +/- 0,00
Niveles de piso terminado (planta y corte)
Puertas, ventanas y vanos
Ubicación de artefactos con simbología
Nombre de Locales
Definición de Techos (por lo menos dos tipos distintos)
Estructura portante (columnas o muros) en planta y corte
Fundaciones de estructura, muros y tabiques en corte
Estructura del TR en plantas y cortes
INSTALACION DE AGUA FRIA (ESC 1:50)
Toda la instalación en color Azul
Entrada de Agua - Material y diámetro de conexión
Ubicación de Llave Maestra
Ubicación de Nicho con Llave de paso general, canilla de servicio y Llave de paso de cs
Subida al Tanque de Reserva con simbología
Tanque de Reserva (Planta y Corte) con todos sus componentes según simbología
Características del TR (Capacidad, Medidas, Material, Tapa de Limpieza e Inspección, Caño de Ventilación, Diámetro y material de colector, Cantidad, diámetro y material de bajas, Llaves de paso y Válvulas de Limpieza) en Planta de Techos y Cortes
Ubicación de Bajadas de Agua del TR con Simbología y abreviaturas reglamentarias (planta y corte)
Material y diámetro de todas las cañerías de distribución de agua fría
Ubicación de Llave de paso de AF en cada Local sanitario
Ubicación de cañerías en corte a 40 cm del NPT
INSTALACION DE AGUA CALIENTE (ESC 1:50)
Toda la instalación en Color Carmín
Ubicación de Termotanque y/o Calefón (Planta y Corte)
Características del Termotanque (Capacidad, Marca Adoptada, etc)
Características del Calefón (Capacidad, Marca Adoptada, etc)
Ventilación del Termotanque en Planta y Corte (color verde)
Ubicación de todas las cs a abastecer con Agua caliente con simbología y abreviaturas (planta y corte)
Material y diámetro de todas las cañerías de distribución de agua caliente
Ubicación de Llave de paso de AC en cada Local sanitario (al lado de la de agua fría)
Ubicación de cañerías en corte a 40 cm del NPT (por encima de las cañerías de AF)
DETALLE DE TANQUE DE RESERVA (ESC 1:20)
Dibujado en color azul con caño de ventilación en color verde
Corte de Tanque de Reserva (espesor de paredes, pendiente del fondo del tanque y chaflán a 45º)
Material del Tanque
Medidas del Tanque
Tapa de Limpieza e inspección (medidas)
Caño de ventilación (material y diámetro)
Entrada de agua al tanque
Flotante mecánico
Diámetro y material del colector
Válvula de limpieza
Llave de paso general
Diámetro y material de bajadas (con nomenclatura reglamentaria)
Llaves de paso en bajadas

TEÓRICA AGUA FRÍA Y CALIENTE: DENOMINACIÓN DE CAÑERÍAS

DENOMINACIÓN DE CAÑERÍAS

Una Instalación de agua está formada por una serie de artefactos, recipientes, válvulas, interconectadas mediante cañerías.

Cada cañería dentro de la instalación tiene una denominación determinada según la función que cumple, el lugar que recorre o el o los artefactos que alimenta

RED EXTERNA:

CAÑERÍA MAESTRA: Es la cañería de la Red Externa que pasa por el frente del predio.

RED INTERNA:

 CONEXIÓN: Es la cañería que se extiende desde la Llave Maestra o desde el Medidor, si lo hubiera, hasta la Llave de Paso General, que deberá ser ubicada a menos de1 metro de la Línea Municipal.

ALIMENTACIÓN: Es la cañería que se extiende desde la Llave de Paso General hasta el Tanque de Reserva,o deTanque de Bombeo, si existieran, o hasta la distribución a los artefactos.

IMPULSIÓN: Es la cañería que parte de la Llave de Paso del colector del Tanque de Bombeo hasta la entrada del Tanque de Reserva.

COLECTOR: Es la cañería a la salida del Tanque de Reserva, que une todas las Bajadas.

BAJADAS: Son las cañérías, en gran parte, verticales, que se extienden desde el Colector del Tanque de Reseva hasta que se horizontaliza buscando la Distribución dentro de cada recinto sanitario.

DISTRIBUCIÓN: Son las cañerías horizontales que recorren el o los locales sanitarios distribuyendo el agua  a cada artefacto.

TEÓRICA AGUA FRÍA Y CALIENTE: CÁLCULOS PARA CONEXIÓN DOMICILIARIA

TEÓRICA AGUA FRÍA Y CALIENTE:
CÁLCULOS PARA CONEXIÓN DOMICILIARIA

PASO A PASO PARA EL CALCULO DE DIÁMETRO DE LA CONEXIÓN DOMICILIARIA



1) SE NECESITA TENER EL CALCULO DE RTD (RESERVA TOTAL DIARIA) : LA CALCULAMOS PREVIAMENTE: http://tallerconstrucciones3ecea.blogspot.com.ar/2016/04/teorica-agua-fria-y-caliente-calculo-de.html

2) CALCULAMOS EL GASTO: QUE ES LA DIVICION ENTRE RTD Y EL TIEMPO DE LLENADO (QUE ESTABLECE EL PROYECTISTA, ES DATO)

3) CALCULAMOS LA PRESION DISPONIBLE:  ES LA DIFERENCIA ENTRE LA PRESION DE NIVEL DE VEREDA (ES DATO, NOS LA DA AYSA, EN EL CASO DEL TRABAJO PRACTICO PARA NOSOTROS VA A SER DE 12mts). LA PRESION DISPONIBLE PB SIEMPRE TIENE QUE SER POSITIVA, DE SER NEGATIVA SE TIENE QUE COLOCAR UN TANQUE DE BOMBO Y BOMBAS IMPULSORAS.





EN ESTA TABLA NOS DICE QUE DIAMETRO VA A TENER LA CONEXION HASTA EL TR. ESA INFORMACION VA A APARECER EN EL PLANO DONDE DICE QUE DIAMENTRO ES ESA SUBIDA Y DE QUE MATERIAL.

TEÓRICA AGUA FRÍA Y CALIENTE: CONEXIÓN DOMICILIARIA.

Ya se dijo que la CONEXIÓN DE AGUA es la cañería que une la Red Externa de agua con la cañería Domiciliaria interna de agua.

Consta de 2 tramos:

1º Conexión de agua. Tramo Exterior a la Línea Municipal. Construcción, mantenimiento y accionamiento a cargo de la Empresa.
En el gráfico se ve el alcance y las características de este tramo, en la provincia de Santa Fe.

2º Conexión de agua. Tramo Interior a la Línea Municipal.

No se debe olvidar detallar, en Planta y en el Corte de la documentación que la conexión se ubicará en un "Nicho con Tapa y cerradura" ( indicando las características, dimensiones, materiales de cada una de las partes.
En esta foto vemos que el nicho es demasiado angosto, lo que dificultó la colocación de una tapa, que evitaría roturas, maltratos y usos indebidos (como usarla como amarre de una banda de seguridad)

Ubicación de la Llave de Paso General:

- Se puede colocar en la fachada sobre la Línea Municipal con obligatoriedad del nicho y tapa con llave.
- Puede estar colocada en la Pared Medianera.
- Se ubicará a 1 metro como máximo de la L.M. y sólo se podrá desplazar del eje de la traza de la conexión exterior: 1 m.

- Nunca se ubicará enterrada, ya que podría contaminar toda la cañería interna con las sales del terreno.
- Siempre deberá ser colocada con el vástago en posición vertical, y con la manija hacia arriba ya que esta Llave de Paso General debe ser una Llave de Paso a Válvula Suelta que funciona como Válvula Anti-retorno: el agua solo pasa en una dirección, (hacia el interior del predio) impidiendo cualquier posible contaminación hacia la Red.

TEÓRICA AGUA FRÍA Y CALIENTE: CALCULO DE RTD (RESERVA TOTAL DIARIA)

CALCULO DE RTD (RESERVA TOTAL DIARIA)


1) CALCLULO DE RTD (RESERVA TOTAL DIARIA): HAY DOS CASOS

A) USO PRIVADO: CASAS UNIFAMILIARES
B) USO PUBLICO: LOCALES, CENTROS CULTURALES, ESCUELAS, VESTUARIOS, ETC.


GASTO POR ARTEFACTO POR DIA:

-WC O DAI (deposito automatico de inodoro): 350 Lts x dia
-MI (mingitorio): 250 Lts x dia
-L°; PL; PC; MLR; CS; BE; BA; DU: 150  Lts x dia

A) USO PRIVADO: CASAS UNIFAMILIARES: SE ESTABLECE QUE UNA VIVIENDA TIPO DE 850 Lts x dia CON LOS SIGUENTES LOCALES Y ARTEFACTOS:

-1 BAÑO COMPLETO (1WC; 1BE; 1 DU/BA; 1L°)  LOCAL COMPLETO
-1 TOILETE: (1WC y 1L°)                                             LOCAL COMPLETO
-1 CS            ARTEFACTO
-1 PL            ARTEFACTO
-1 PC           ARTEFACTO
-1 MLR        ARTEFACTO

-SI NOS TOCA CALCULAR UNA VIVIENDA QUE TIENE MENOS LOCALES O ARTEFACTOS DE ESA VIVIENDA TIPO, OPTAMOS EL VALOR DE 850 lts x dia

-EN EL CASO QUE TENGAMOS UNA VIVIENDA QUE TIENE MAS LOCALES O ARTEFACTOS QUE LA VIVIENDA TIPO CALCULAMOS ASI:

SI TIENE UNO O MAS LOCALES DE MAS: CALCULAMOS EL 50% DEL ARTEFACTO QUE MAS CONSUME DE ESE LOCAL.

EJEMPLO: BAÑO COMPLETO DE MAS, EL WC ES EL ELEMENTO QUE MAS CONSUME EN ESE LOCAL, ASI QUE CALCULO EL 50% DEL GASTO POR DIA DEL WC. TOTAL: 175 lts x dia de mas y lo sumo al 850 lts x dia.

850lts + 175lts= 1025lts RTD


SI TIENE UNO O MAS ARTEFACTOS DE MAS: CALCULAMOS EL 50% DEL ARTEFACTO QUE ESTA SOBRANDO

EJEMPLO: SI TIENE UNA CS Y UNA PL DE MAS, CALCULAMOS EL 50% DE MAS DE ESOS DOS ARTEFACTOS Y LO SUMAMOS AL 850  lts x dia.


850lts + 75lts + 75lts= 1000lts RTD

B) USO PUBLICO: VA A SER EXACTAMENTE IGUAL QUE EL CASO ANTERIOR, SOLO QUE EN VEZ DE CALCULAR EL 50% VAMOS A TOMAR EN CUENTA EL 100% DEL GASTO POR DIA DEL ARTEFACTO O DEL LOCAL QUE TENGAMOS

TEORICA AGUA FRIA Y CALIENTE: EJEMPLO DE CORTE DE INSTALACIONES

 EJEMPLO DE CORTE DE INSTALACIONES

UN PLANO DE INSTALACIONES SANITARIAS TIENE QUE TENER INFORMACIÓN EN TEXTO, COMO DEJAMOS A CONTINUACIÓN PARA QUE TENGAN REFERENCIA

Al realizar tu Corte de una Instalación de Agua, verifica que:

1º Las cañerías de distribución recorren a una altura de unos 20/30 cm sobre el nivel de piso terminado.

2º Las cañerías de agua caliente están Arriba de las de agua fría y dibujada en línea continua.

3º Las Llaves de Paso no se encuentran tan a la vista, (Dicho sea de paso, se evitará ubicar Llaves de Paso,  dentro del área de la bañera, ya que conforman un nuevo peligro ante cualquier resbalón) generalmente atras de un bidet o abajo del lavamanos.

4º  Se encuentra dibujada  y detallada la conexión Domiciliaria (Ver entrada denominada: "Conexión Domiciliaria".

5º La Alimentación al T.R. está dibujada y señalizada con una "S" de Subida, o un "1" (uno)  colocados dentro de un círculo azul.

6º El tanque de reserva tiene dibujada y detallada todas sus características.(Ver entrada denominada: "Tanque de Reserva"

7º Todas las cañerías de bajadas tiene su número encerrado en dos círculos azules.Ver artículo 45 de las Normas de O.S.N.en la entrada denominada: "Simbologías Sanitarias 1 y 2"

8º Se encuentra dibujado el elemento Calentador de agua con su ventilación y detalladas sus características.

TEÓRICA AGUA FRÍA Y CALIENTE: ALTURAS PARA DISTRIBUCIÓN DE AGUA

Altura de las cañerías de Distribución.

 Lo que NO se debe hacer, se puede ver en un folleto de venta de cañerías:

1º Error cometido:  Las cañerías de agua se encuentra por arriba de las canillas surtidoras.

En este ejemplo vemos que el aire estancado en las cañerías horizontales, no permitirá el paso continuo y silencioso del agua debido a que el aire al ser más liviano que el agua ocupará los lugares más altos y no podrá escapar por los grifos, que se encuentran más abajo que las cañerías.
El agua saldrá cada vez que abramos el grifo, en forma discontinua, a borbotones generando ruidos incluso cuando no se hace uso del agua.

Por eso, la 1º consigna es que "el recorrido  de las cañerías de Distribución sea más abajo que la conexión al artefacto más bajo". La idea es que cuando abrimos un grifo lo primero que salga es el aire, que al ser más liviano que el agua se encontrará en la parte superior de las cañerías.

En una vivienda el recorrido horizontal de la cañería estará por debajo de la conexión de un bidé, que es el artefacto que se conecta más abajo.

 En una oficina, donde el artefacto más bajo que conectamos es un Lavatorio, se podrá hacer el tendido horizontal un poco mas alto, alrededor de los 40/50 cm sobre el nivel de piso terminado, si así conviniera por otros motivos.

2º) Error que no se debe cometer: si colocáramos abajo el agua caliente, el calor, al ser más liviano, sube y al hacerlo chocaría con la cañería de agua fría, condensando, formándose así un tira horizontal de humedad.

Por lo tanto la 2º consigna es que "en la canaleta horizontal la cañería de agua caliente, SIEMPRE  debe instalarse ARRIBA de la cañería de agua fría".

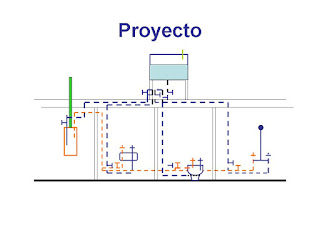

El gráfico siguiente nos muestra el tendido de las cañerías de Agua corregido.
Ahora SÍ PODEMOS HABLAR DE UN BUEN DISEÑO:

TEÓRICA AGUA FRÍA Y CALIENTE: PASOS Y PAUTAS PARA DISEÑO DE PROYECTO

PASOS Y PAUTAS PARA DISEÑO DE PROYECTO

1) PARA EL PROYECTO HAY QUE TENER EN CUENTA LAS CARGAS MINIMAS DE ARTEFACTOS, PARA PODE SITUAR EL TANQUE A DETERMINADA DISTANCIA DE LA AZOTEA, PARA QUE TENGA PRESIÓN DE AGUA




2) PLANTA BAJA: ACÁ VEMOS LA PLANTA BAJA Y QUE SE LOGRA VER DE ESTA PLANTA HASTA LA SUBIDA AL TANQUE Y LUEGO VEREMOS DONDE ESTA LA BAJADA QUE VIENE DE LA AZOTEA.


3) PLANTA DE TECHOS: SE VE DONDE NACE LA SUBIDA QUE VIENE DE LA CALLE Y SE CONECTA CON EL TANQUE, LUEGO COLOCAMOS LAS BAJADAS DE ACUERDO A LA UBICACIÓN DE LOS LOCALES QUE DEBO ALIMENTAR, LA CANTIDAD DE BAJADAS LAS ESTABLECEN POR DISEÑO Y LA UBICACION TAMBIEN, EN ESTE CASO LA BAJADA 1 Y 2 BAJAN EN EL MISMO LUGAR Y LA BAJADA 3 PARA ALIMENTAR EL BAÑO.

NOTA: SI O SI UNA BAJADA EXCLUSIVA PARA EL TERMOTANQUE O CALEFÓN (el calefon no funciona si comparte una bajada con otro artefacto, el termotanque puede funcionar igual)


4) PLANTA BAJA: VUELVO A LA PLANTA BAJA Y COLOCO LAS BAJADAS, ADEMAS DEL RECORRIDO PARA ALIMENTAR LOS LOCALES.




5) DESARROLLO DEL LOCAL: LUEGO COLOCO LAS ABREVIATURAS, LA SIMBOLOGÍA, LOS DIÁMETROS DE CAÑOS, INFORMACIÓN DE LA BAJADA, DATOS DE ARTEFACTOS (POR EJEMPLO EL TERMOTANQUE)

6) CORTES: DEPENDIENDO SI TENGO PUERTAS O ABERTURAS VOY A PASAR LAS INSTALACIONES DE LA SIGUIENTE FORMA Y ALIMENTAR LOS DIFERENTES LOCALES. EL DESARROLLO DE LOS CAÑOS LOS PUEDO MANDAR POR CONTRAPISO O POR LAS PAREDES. SI VAN POR CONTRAPISO, AGREGO LA FRASE "POR CONTRAPISO" A LADO DE LA INFORMACIÓN DEL CAÑO

NOTA: PASAR CORRECTAMENTE LOS CAÑOS PARA EVITAR LO QUE LLAMAMOS "SIFÓN INVERTIDO" EN LA CAÑERIA DE AGUA CALIENTE, PARA QUE NO SE ACUMULE VAPOR EN LA INSTALACIÓN, DEBEMOS PASAR LOS CAÑOS DE AGUA CALIENTE DE ESTA FORMA PARA PASAR SOBRE ABERTURAS:

TEÓRICA AGUA FRÍA Y CALIENTE: REPRESENTACIÓN DE LAS INSTALACIONES SANITARIAS

Representación de las Instalaciones Sanitarias.

* Siempre deben aplicarse los símbolo y abreviaturas

     El representar un plano de instalaciones sanitarias es como poder hablar un nuevo idioma.

      Si la representación o características de los artefactos es incompleta o incorrecta, no nos podremos hacer entender, no se cotizará lo necesario o se ejecutará en obra algo distinto a lo estimado o conveniente, acarreando mayores costos y demoras, disgustos, peleas, acciones legales, etc,etc.



 1 - Cañerías de Distribución de Agua Fría y Caliente.

    Se llama, Cañerías de Distribución, a las cañerías que recorren horizontalmente los recintos sanitarios, generalmente a 20, 30 40 cm de altura dependiendo del caso, alimentando con agua fría o caliente a los distintos artefactos.
Se utiliza el tipo de línea y color que se detalla a continuación, según sea la instalación.

Agua fría: conexión directa a T.R: linea azul llena (conex. dom): _______________________

Agua fría desde T.R.: línea azul  de trazos (depues del TR.):  -- -- -- -- -- -- -- -- -- -- --

Cañerías de Agua Caliente de Retorno, línea roja de trazos (distribucion):  -- -- -- -- -- -- -



     2 - Denominación de artefactos.

El interior de un recinto Sanitario está ocupado por el dibujo de los artefactos y por las cañerías, no quedando lugar para las especificaciones.

Por lo tanto, AFUERA de cada recinto sanitario se indicarán:

 a) Denominación de cada artefacto escrito con las abreviaturas correspondientes.

 b) Número de canillas de servicio que alimenta el artefacto o tipo de depósito o válvula.

 c) Diámetro de desagüe del artefacto.(SOBRE EL CAÑO)

 d) Número de LL.P. en el recinto.

Por favor: Visualiza, en el siguiente plano, lo explicado y aplícalo a tu proyecto.


Ejemplo de una Representación Sanitaria:

Aprecia como se informa que por un determinado lugar pasa un caño vertical y como se detallan y denominan  los artefactos de un local sanitario.

Esto datos deben ser repetidos tanto en la Planta como en el Corte.

3 - Representación de Caños verticales.
-Todos los caños verticales, tanto sean los caños de subida (por ejemplo el de Subida al Tanque de Reserva) o los caños de bajadas (Por ejemplo: las bajadas del Tanque de Reserva, o los Caños de Lluvia), deben tener indicado:

a) Simbología: 1 círculo: cuando el caño sube o
                        2 círculos: cuando el caño baja.

b) Color correspondiente a cada instalación según sean de agua, cloacal,  pluvial,ventilación.

c) Material  y  Diámetro de la cañería: deben figurar al lado de los círculos.(La escritura es en negro SOBRE EL CAÑO).

d) Número de la cañería de bajada: se colocan adentro del o de los círculos.
La numeración comenzará en el extremo inferior izquierdo del plano. Los caños tendrán un número mayor a medida que se encuentren ubicados más a la derecha y luego más hacia arriba.
Por lo tanto: la numeración aumentará de izquierda a derecha y luego de abajo hacia arriba.

Por favor: Visualiza, en el plano antepuesto, lo explicado y aplícalo a tu proyecto.

Todos los caños verticales, deben estar representados  en todas las planta y en todos los cortes, con su simbología, color, material, diámetro y numeración.
